Vitrina con puertas de vidrio: plano gratis y lista de cortes

Sobre este mueble

Dos módulos altos juntos sobre un zócalo. Cada uno lleva dos puertas de vidrio arriba, un hueco abierto a la altura de una encimera y dos puertas macizas abajo. Las puertas de vidrio son marcos de cuatro tableros con el centro abierto; el vidrio aparece en la lista de herrajes para que lo pidas cortado a medida.

• El zócalo y sus piezas están incluidos en la lista de cortes.
• La trasera queda dentro de la caja del mueble.
• El vidrio se pide aparte; sus medidas aparecen en los herrajes de la app.
• Fija el mueble a la pared con un anclaje antivuelco.

Lista de cortes

46 piezas. Las medidas, en milímetros, son las del tablero acabado que da el modelo; en la app puedes añadir el canto y cambiar de unidades.

Plano de corte

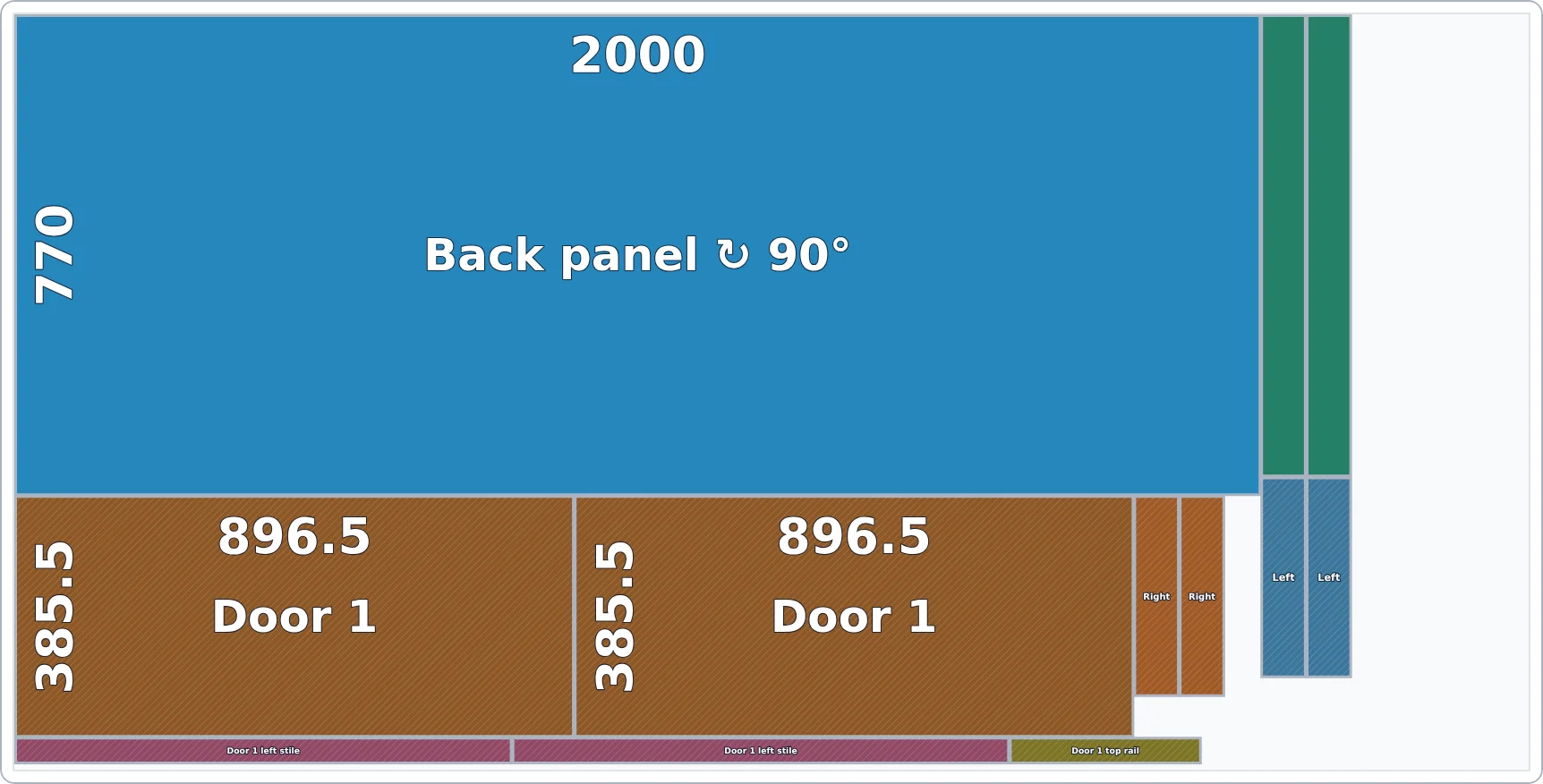

Con los ajustes por defecto de la app, las piezas caben en 5 tableros de 244 × 122 cm, con un 24,8 % de desperdicio y 66 cortes. Abajo está el tablero 1; la app muestra cada tablero y el orden de corte, pasada a pasada.

Herrajes y montaje

La app saca los herrajes del modelo y arma una guía de montaje de 19 pasos con un diagrama por paso:

• Bisagra de cazoleta Ø35 mm × 16
• Tirador × 8
• Vidrio 305.5 × 716.5 mm × 4
• Anclaje antivuelco a pared × 2
• Tornillo 25 mm × 196

Ajústalo a tu espacio

Abre el plano y cambia el ancho, el alto o el fondo en el modelador. También puedes pedírselo al asistente de IA, por ejemplo “hazlo 30 cm más estrecho” o “ponle trasera”. Revisa el modelo después del cambio y vuelve a generar la lista de cortes.

Antes de comprar el material, pon en el paso Plan el formato real de tu tablero, el grosor y el ancho de corte de tu sierra. El optimizador te dice cuántos tableros necesitas y qué sobra.

De dónde sale este plano

Le dimos la foto de arriba al asistente de IA de Fabivo y le pedimos que hiciera el mueble. Contó las filas y los huecos, estimó las medidas por las proporciones y escribió el modelo. Fabivo hizo la lista de cortes y el plano de corte a partir de ese modelo.

Las medidas que salen de una foto son estimaciones, no medidas del producto original. Son modelos de partida editables, no planos con resistencia certificada. Revisa medidas, luces de baldas, uniones y anclajes antes de cortar. Prueba tu propia foto en el diseño de muebles con IA.
